+86 574 8117 8830

Basaltfasergarn

EAS bietet sowohl feine Basaltfasergarn, Basalt-Direktroving sowie texturiertes Basaltroving oder Garn.
Basaltgarn ist eine hochleistungsfähige Mineralfaser, die aus Kohlenstofffasern, Glasfasern und Aramidfasern besteht. Basaltfasertextilien werden häufig in den Bereichen Verbundverstärkung, Konstruktion und Wärmedämmung eingesetzt.

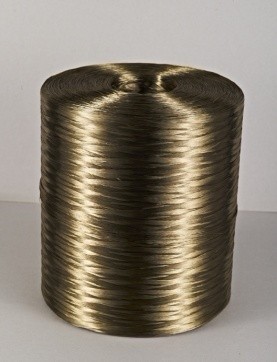

Basaltroving:

Zusammengesetztes Basaltroving (800-4800tex) besteht aus mehreren Basaltfaserfilamentsträngen, die in der Anlage zur Herstellung von Endlosbasaltfasern geformt und anschließend zusammengefügt werden.

Direktes Basaltroving (100-600tex) sind direkte Einzelfilamentstränge, die in der Anlage zur Herstellung kontinuierlicher Basaltfasern gebildet werden

Filamentdurchmesser 13, 16, 17um
Zugfestigkeit ≥0.6N/tex
Zugmodul mit Epoxidharz imprägniert 80 – 95 GPa
Bruchdehnung 3.50%
Art der Größenbestimmung Epoxidsystem
Dimensionierung des Inhalts ＜ 1%
Spulentyp zylindrische Spule mit interner oder externer Abwicklung
Spulengewicht 10/15 kg, max. 20 kg

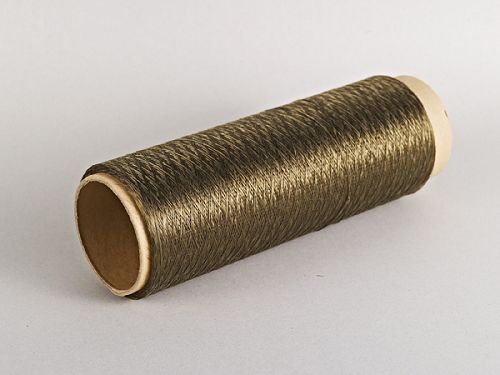

Basalttexturiertes Garn wird durch Luftdüsen ähnlich wie Glasfasertexturiertes Garn voluminisiert.

Artikel Durchmesser, μm Lineare Dichte, tex Feuchtigkeit,%
BY13-800 13 800 40 ± ≤ 0.1
BY13-1200 13 1200 60 ± ≤ 0.1
BY9-400 9 400 20 ± ≤ 0.1
BYP9-260 9 260 20 ± ≤ 0.1

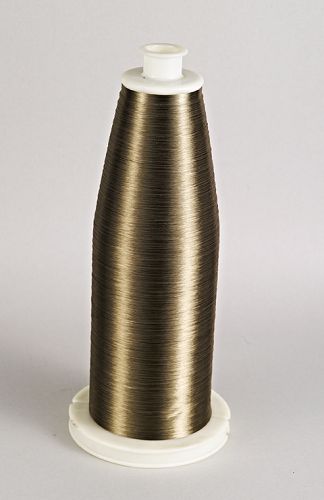

Basaltfasergarn wird speziell für Basaltfasertextilien wie Gewebe, Bänder, Ärmel usw. fein geformt. Es gibt Einzelgarn und Florgarn.

Artikel Durchmesser, um Lineare Dichte, tex Größentyp
BC6-16.5X1 6 16.5 Epoxy
BC7-22X1 7 22
BC9-34X1 9 33
BC11-100X1 11 100
BC13-132X1 13 132


Vergleich zwischen Basalt und anderen Materialien:
  Basaltfaser E-Glas S2-Glas Aramid Kohlefaser
Zugfestigkeit, MPa 3000 ~ 4840 3100 ~ 3800 4020 ~ 4650 2900 ~ 3450 3500 ~ 4400
Elastizitätsmodul, GPa 93 ~ 110 72.5 ~ 75.5 83 ~ 86 70 ~ 179 230 ~ 800
Bruchdehnung, % 3.1 ~ 6 4.7 5.3 2.4 ~ 3.6 0.5 ~ -1.5
Spezifisches Gewicht 2.65 ~ 2.8 2.5 ~ 2.62 2.46 1.44 1.75 ~ 1.95
Max. Anwendungstemperatur ℃ ~ 650 ~ 380 ~ 500 ~ 250 ~ 400
Schmelztemperatur, ℃ 1450 1120 1550 NM NM
% Gewichtsverlust nach 3 Std. Kochen in
H2O 0.2 0.7 0.05
2 N NaOH 5 6 5
2N HCI 2.2 38.9 15.7
