Die Zugfestigkeit von Glasfasern variiert erheblich je nach Art der verwendeten Glasfaser sowie der Temperatur, der das Material ausgesetzt ist. Glasfasern werden häufig aufgrund ihrer hohen Festigkeit, Wärmebeständigkeit und elektrischen Isoliereigenschaften in Anwendungen wie Verbundwerkstoffen verwendet. Baumaterialienund Automobilteile. Ihre Zugfestigkeit kann jedoch durch Temperaturschwankungen beeinträchtigt werden, was bei ihrer Auswahl und Verwendung in verschiedenen Branchen berücksichtigt werden muss.

Arten von Glasfasern

Es gibt verschiedene Glasfasertypen, jeder mit einzigartigen Eigenschaften und Anwendungen. Zu den am häufigsten verwendeten Typen gehören:

1. E-Glas (Elektroglas): E-Glas ist die am häufigsten verwendete Glasfaser. Sie wird hauptsächlich wegen ihrer elektrischen Isoliereigenschaften und mäßigen mechanischen Festigkeit verwendet.
2. S-Glas (Strukturglas): S-Glas hat eine höhere Zugfestigkeit als E-Glas und eignet sich daher besser für Strukturanwendungen, bei denen eine hohe Festigkeit erforderlich ist, wie beispielsweise in der Luft- und Raumfahrtindustrie und der Rüstungsindustrie.
3. C-Glas (korrosionsbeständiges Glas): C-Glas ist für seine hervorragende chemische Beständigkeit bekannt, insbesondere in sauren Umgebungen. Es wird in Anwendungen eingesetzt, bei denen Korrosionsbeständigkeit wichtiger ist als Zugfestigkeit.
4. R-Glas (widerstandsfähiges Glas): R-Glas bietet einen höheren Elastizitätsmodul und ist daher ideal für Anwendungen, bei denen es auf Steifigkeit ankommt.
5. AR-Glas (alkalibeständiges Glas): AR-Glas wird hauptsächlich in Zement- und Betonbewehrungsanwendungen verwendet. Es bietet eine verbesserte Beständigkeit gegen Alkalien, insbesondere in Betonumgebungen.

Jeder Glasfasertyp reagiert anders auf Temperaturänderungen.

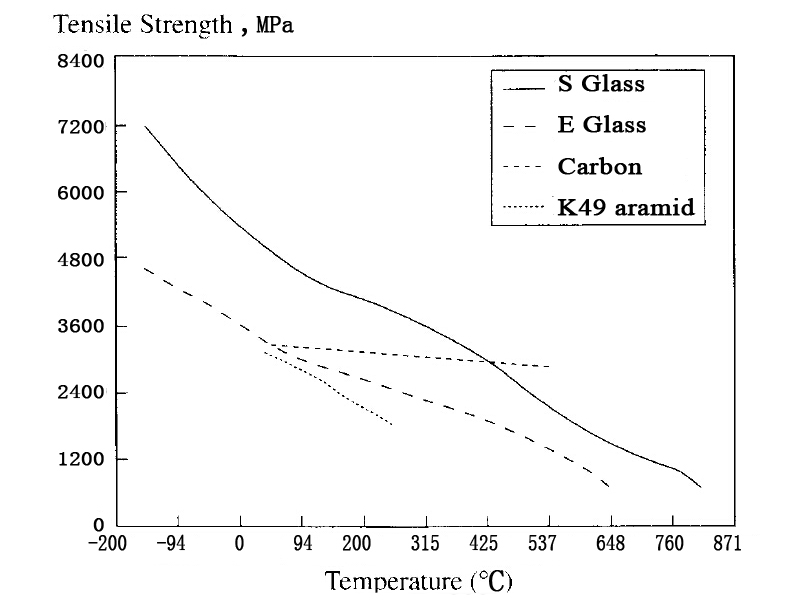

Zugfestigkeit von Glasfasern bei unterschiedlichen Temperaturen

1. E-Glas (Elektroglas)

• Zugfestigkeit bei Raumtemperatur: E-Glasfasern haben typischerweise eine Zugfestigkeit von 2,400 bis 3,000 MPa (Megapascal).
• Leistung bei hohen Temperaturen: E-Glas behält eine relativ hohe Zugfestigkeit bei Temperaturen bis 200°C. Wenn die Temperatur jedoch über diesen Bereich hinaus steigt, beginnt die Zugfestigkeit abzunehmen. Bei 300°Ckann die Zugfestigkeit erheblich, etwa um 30–40 %, abnehmen.
• Leistung bei niedrigen Temperaturen: E-Glas behält seine gute Zugfestigkeit auch bei Temperaturen von -40 ° C, mit nur geringfügiger Leistungsverschlechterung.

2. S-Glas (Strukturglas)

• Zugfestigkeit bei Raumtemperatur: S-Glasfasern haben eine viel höhere Zugfestigkeit als E-Glas, typischerweise im Bereich von 3,500 bis 5,000 MPa.
• Leistung bei hohen Temperaturen: S-Glas behält seine Zugfestigkeit bei erhöhten Temperaturen besser als E-Glas. Es hält Temperaturen bis zu etwa 600°C mit minimalem Festigkeitsverlust. Über dieser Temperatur kann S-Glas jedoch eine allmähliche Zersetzung erfahren, mit einem Verlust von bis zu 20 % der Zugfestigkeit bei 800°C.
• Leistung bei niedrigen Temperaturen: S-Glas bleibt bei Temperaturen von nur -60 ° C, und behält selbst bei extrem kalten Temperaturen einen Großteil seiner Zugfestigkeit.

3. C-Glas (korrosionsbeständiges Glas)

• Zugfestigkeit bei Raumtemperatur: C-Glasfasern haben eine Zugfestigkeit typischerweise im Bereich von 1,500 bis 2,500 MPa.
• Leistung bei hohen Temperaturen: C-Glas ist im Vergleich zu E-Glas oder S-Glas weniger für Hochtemperaturanwendungen geeignet. Es verliert an Zugfestigkeit bei etwa 200°CUnd bei 400°Ckann es etwa 40–50 % seiner ursprünglichen Stärke verlieren.
• Leistung bei niedrigen Temperaturen: C-Glas ist bei niedrigen Temperaturen sehr beständig und behält auch in extrem kalten Umgebungen (bis zu -50 ° C), da sein Hauptvorteil eher in der chemischen Beständigkeit als in der mechanischen Festigkeit liegt.

4. R-Glas (widerstandsfähiges Glas)

• Zugfestigkeit bei Raumtemperatur: R-Glasfasern weisen eine Zugfestigkeit im Bereich von 2,500 bis 3,500 MPa.
• Leistung bei hohen Temperaturen: R-Glas hat eine gute Hochtemperaturbeständigkeit, wobei die Zugfestigkeit allmählich abnimmt 300°C. Bei 600°Ckann es zu einer Verringerung der Zugfestigkeit um etwa 20–30 % kommen.
• Leistung bei niedrigen Temperaturen: Wie E-Glas und S-Glas behält R-Glas bei niedrigen Temperaturen eine gute Zugfestigkeit, obwohl die Festigkeitsbeibehaltung im Vergleich zu S-Glas bei extrem kalten Bedingungen etwas geringer sein kann.

5. AR-Glas (alkalibeständiges Glas)

• Zugfestigkeit bei Raumtemperatur: AR-Glasfasern haben typischerweise eine Zugfestigkeit im Bereich von 1,200 bis 2,000 MPa.
• Leistung bei hohen Temperaturen: AR-Glasfasern sind nicht für Hochtemperaturanwendungen ausgelegt und weisen bei Temperaturen über 200°C. Bei 300°C, AR-Glas kann bis zu 40–50 % seiner Zugfestigkeit verlieren.
• Leistung bei niedrigen Temperaturen: AR-Glas behält bei niedrigen Temperaturen eine angemessene Zugfestigkeit, seine Leistung ist jedoch nicht so robust wie bei anderen Typen, z. B. E-Glas oder S-Glas.

Faktoren, die die Zugfestigkeitsleistung beeinflussen

• Temperaturgefälle: Der Abbau der Zugfestigkeit verläuft oft nicht linear mit der Temperatur. Ein starker Temperaturanstieg oder schnelles Abkühlen kann zu einem größeren Rückgang der Zugfestigkeit führen.
• Glasfasertyp: Wie erwähnt, hat jeder Glasfasertyp eine andere Zusammensetzung und ist daher für unterschiedliche Temperaturbereiche geeignet.
• Umweltfaktoren: Feuchtigkeit, chemische Substanzen oder UV-Strahlung können die Zugfestigkeit des GlasfasernDiese äußeren Einflüsse beschleunigen häufig den Prozess der thermischen Alterung.

Fazit

Die Zugfestigkeit von Glasfasern wird stark von der Art des verwendeten Glases und der Temperatur beeinflusst, der sie ausgesetzt sind.

• S-Glas zeichnet sich durch die beste Leistung bei hohen Temperaturen aus und behält die überlegene Zugfestigkeit bis zu 600°C und funktioniert gut bei kalten Bedingungen.
• E-Glas ist kostengünstiger und behält bei niedrigeren Temperaturen eine gute Zugfestigkeit, kann jedoch bei höheren Temperaturen bis zu 30–40 % seiner Festigkeit verlieren.
• C-Glas zeichnet sich durch hervorragende Korrosionsbeständigkeit aus, seine Zugfestigkeit ist jedoch sowohl bei hohen als auch bei niedrigen Temperaturen eingeschränkt.
• R-Glas bietet ein gutes Gleichgewicht zwischen Hochtemperaturbeständigkeit und Festigkeitserhalt bei niedrigen Temperaturen.
• AR-Glas eignet sich vor allem für Umgebungen, in denen die chemische Beständigkeit wichtiger ist als die Zugfestigkeit, da es empfindlich auf Temperaturschwankungen reagiert.

Bei Anwendungen, bei denen extreme Temperaturen eine Rolle spielen, S-Glas und E-Glas werden typischerweise bevorzugt, während C-Glas und AR-Glas werden häufig für Umgebungen gewählt, in denen die chemische Beständigkeit wichtiger ist als die mechanische Festigkeit. Für Hochleistungsanwendungen wie Luft- und Raumfahrt, Automobilbau und Strukturverbundwerkstoffe S-Glas ist aufgrund seiner Fähigkeit, die Festigkeit bei erhöhten Temperaturen beizubehalten, häufig das Material der Wahl.
