S Glasfaser

S-Glasfasergewebe ist bekannt für seine hohe Festigkeit und Elastizität. S-Glas hat eine typische nominale Zusammensetzung aus SiO2, Al2O3 und MgO. Im Vergleich zu E-Glasfasern weisen sie eine um 30–40 % höhere Zugfestigkeit, einen um 16–20 % höheren Elastizitätsmodul, eine 10-fach höhere Ermüdungsbeständigkeit und eine um 100–150 °C höhere Temperaturbeständigkeit auf. Aufgrund ihrer Eigenschaften werden S-Glasfaserprodukte für Anwendungen mit hoher Festigkeit oder erforderlicher Schlagfestigkeit verwendet.

Vergleich

Immobilien	S-Glas	E-Glas	ECR-Glas	C-Glas	AR-Glas
Dichte, g/m3	2.54	2.58	2.72	2.52	2.70
Erweichungspunkt, oC	1056	846	882	750	773

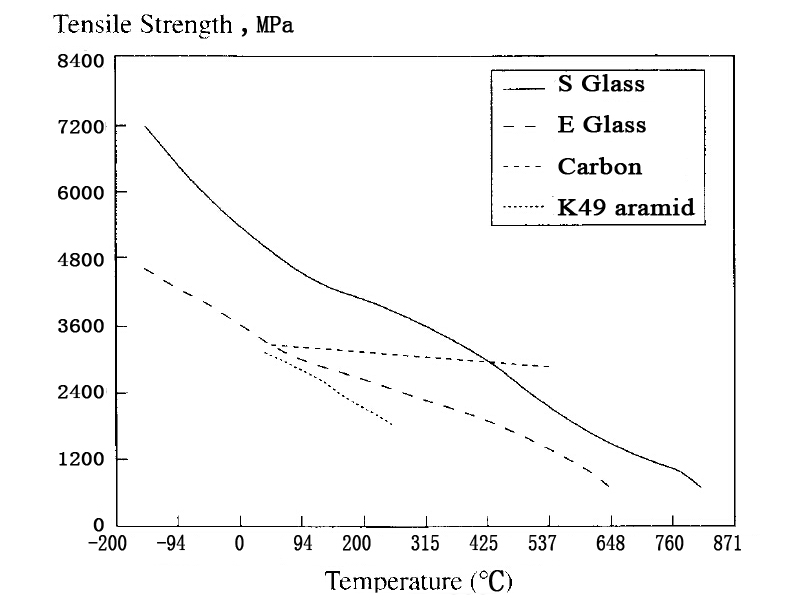

Zugfestigkeit, MPa
23oC	4800	3440	3600	3310	3250
400oC	4420	2620	2150	1500	--
550oC	2410	1680	1680	--	--
Yong-Modul, GPa
23oC	86.9	72.5	80.5	68.5	73.5
550oC	88.9	81.5	81.5
Dehnung, %	5.7	4.8	4.8	4.8	4.8

Hochfeste S-Glas-Rohgarneigenschaften der Klassen S1, S2, S3.

Mechanische Eigenschaften	S1	S2	S3	E	Verbesserte
Zugfestigkeit, MPa	4100	4600	4800	3140	30-45 %
Nassfestigkeit von Epoxidharz, MPa	3000 - 3400	3200 - 3600	3600 - 4000	1800 - 2400	40-50 %
Modul, GPa	87 - 91	90 - 94	92 - 96	69 - 76	20-25 %
Bruch bei Dehnung, %	5.3	5.3	5.7	4.6	NA

Charakteristik:

1. Kompatibel mit UP-, EP-, VE-Harzsystemen.
2.Geringes Fuzz
3. Überlegene Verarbeitungseigenschaft
4.Herausragende mechanische Festigkeit und Modul
5.Hervorragende chemische Korrosionsbeständigkeit
